Ein lächelnder Forscher, auf dem Labortisch daneben ein automatisches Pipettiersystem ASSIST

ASSIST

Automatisierung von Mehrkanalpipetten

Beste Ergebnisse – Unübertroffene Ergonomie!

Zur Verbesserung der Pipettier-Ergonomie und der Reproduzierbarkeit wurden bereits zahlreiche Versuche unternommen. Dabei hat man sich auf das Design fokussiert und eine korrekte Pipettiertechnik gefördert.

INTEGRA verfolgte einen komplett anderen und revolutionären Ansatz, indem Sie diese Frage löste statt nur zu verbessern. Der Pipettierprozess lässt sich einfach durch Einsetzen einer elektronischen VIAFLO-Pipette in den ASSIST automatisieren. Dies schützt die Benutzer vor der Entwicklung eines RSI-Syndroms (Repetitive Strain Injuries) und steigert die Reproduzierbarkeit von längeren Pipettierprotokollen, wie Verdünnungsreihen, Plattenbefüllen und Reagenzzugabe.

Funktionsweise

Setzen Sie einfach eine elektronische VIAFLO-Pipette in den Pipettenhalter, wählen Sie ein Pipettierprotokoll aus und drücken Sie die Starttaste. Über das Kommunikationsmodul erhält ASSIST das Protokoll von der elektronischen VIAFLO-Pipette und führt automatisch die gewünschte Anwendung aus.

  • Überblick

    ASSIST automated pipetting system, with key features labelled.

    1) Farbige, große Anzeige
    2) Kommunikationsmodul
    3) Praktischer Pipettenhalter
    4) Kompakte Größe
    5) Plattenkompatibilität
    6) Auswahl an Reagenz-Reservoiren

  • Automatisiertes Mehrkanal-Pipettieren

    Scientist attaching their VIAFLO multichannel electronic pipette to the ASSIST pipetting robot.

    Ergonomie

    Selbst mit einer leichten elektronischen Pipette sind längere Pipettierprotokolle physisch anspruchsvoll und verlangen volle Konzentration. Während manche Schritte von Hand ausgeführt werden müssen, können viele andere automatisiert werden.

    ASSIST lässt Sie ganz schnell zwischen manuellen und automatischen Pipettieraufgaben wechseln und befreit Sie vom größten Teil der Pipettierlast.

    Hohe Reproduzierbarkeit
    Ungleiche Pipettierergebnisse sind meist auf menschliche Fehler zurück zu führen. Typische Parameter, welche das Ergebnis beeinflussen, sind die Eintauchtiefe der Pipettenspitze und der Pipettierwinkel. Die automatische Pipettierfunktion des ASSIST stellt sicher, dass diese Parameter stets gleich sind, was zu einer gesteigerten Reproduzierbarkeit führt. Zudem macht ASSIST keine Übertragungsfehler!

  • Flexibel im Einsatz

    ASSIST automated pipette, with the red dot award winner 2014 logo.

    Anpassbarer Pipettenhalter

    Der praktische Pipettenhalter von ASSIST ermöglicht die Verwendung aller VIAFLO-Mehrkanalpipetten mit 8, 12 und 16 Kanälen in einem Volumenbereich von 0,5 – 1250 µl.

    Platten-Kompatibilität

    Es können 6- bis 384-Well-Platten im Hoch- oder Querformat genutzt werden.

  • Kommunikation

    ASSIST automatic pipette communicating with a VIAFLO electronic multichannel pipette via Bluetooth.

    VIAFLO-Pipetten und ASSIST sind über das Kommunikationsmodul miteinander verbunden, um störende Kabel zu vermeiden.

    Das Pipettierprogramm wird von der VIAFLO-Pipette an den ASSIST gesendet und automatisch abgearbeitet.

  • Benutzeroberfläche

    Pipettiervolumen einstellen

    Navigation

    Mit dem intuitiven Kontrollrad und dem großen Farbdisplay lassen sich Pipettierprogramme schnell erstellen und ändern. Bewegen Sie einfach Ihren Finger über das Kontrollrad, um durch Menüs zu navigieren oder Pipettiervolumen und Geschwindigkeiten zu ändern.

    Auswahl eines Pipettierprogrammes

    Es gibt drei vordefinierte Protokolle für die häufigsten Anwendungen: Verdünnungsreihe, Mehrfachabgabe und Variable Abgabe. Für kompliziertere Pipettieranwendungen können bis zu 40 Pipettierungsprotokolle mit mehreren, benutzerdefinierten Schritten definiert werden.

  • GRIPTIP®-Pipettenspitzen

    GripTip pipette tips snap into place with minimal tip loading effort resulting in superior accuracy and precision results.

    GRIPTIPS® sind immer fest aufgesteckt und perfekt ausgerichtet, egal viele seitliche Abstreifvorgänge durchgeführt werden. Sie müssen ihre Pipettenspitzen nicht mehr festhämmern oder sich über abfallende Pipettenspitzen ärgern!

    1) NOCKEN
    2) O-RING-DICHTUNG
    3) RING RASTET ÜBER DEN NOCKEN EIN
    4) SCHULTER

    Der Ring (3) der GRIPTIPS® rastet über den Mehrfachnocken (1) des Spitzenhalters ein und hält die Spitze fest. Dadurch können GRIPTIPS® nicht versehentlich abfallen.

    Die Spitze wird bis zum Festanschlag ihrer Schulter (4) aufgesteckt, welcher einen übermäßigen Anzug verhindert. Weil die GRIPTIPS® nicht über den Festanschlag hinaus geschoben werden können, sind sie perfekt auf gleicher Höhe angeordnet. Die Spitzen sind entweder korrekt oder gar nicht geladen, es gibt nichts dazwischen.

  • Nachhaltigkeit durch Langlebigkeit und Kunststoffreduktion

    Green Choice Inserts reduce plastic

    Je länger ein Produkt genutzt werden kann, desto besser ist es für den Planeten. Bei INTEGRA entwickeln wir unsere Produkte so, dass sie verschleißarm und leicht zu warten sind. Darüber hinaus bieten wir kunststoffarme Lösungen sowohl für Reservoirs als auch für Pipettenspitzen an.

    Erfahren Sie mehr über unsere Nachhaltigkeitsinitiativen.

Kundenstimmen

Gerät in Aktion

Eine Wissenschaftlerin setzt eine elektronische Mehrkanal – Pipette in das automatische Pipettiersystem ASSIST ein.
Das ASSIST System füllt mit einer automatischen Pipette eine 96- Well – Platte mit einer roten Flüssigkeit
Ein Wissenschaftler überprüft eine Verdünnungsreihe auf einer Mikrotiterplatte, im Hintergrund ein Pipettierroboter ASSIST.
Dartboard mit Pfeilen in der Mitte, im Hintergrund eine automatische ASSIST Pipette.

Anwendungen und Applikationen

Übersicht Applikationen Stories

Anwendungen

Verdünnungsreihen
Verdünnungsreihen

Führen Sie Verdünnungsreihen automatisch durch

Verdünnungsreihen auszuführen ist aufgrund der vielen Mischschritte sehr mühsam. Mit dem ASSIST geht das ganz von alleine. Definieren Sie einfach die Anzahl der Verdünnungsstufen, Mischzyklen, die Geschwindigkeit und das Mischvolumen.

Verdünnungsreihen auf Mikrotiterplatten werden oft im Querformat ausgeführt. Dadurch können mehr Verdünnungsreihen parallel gemacht werden. Mit dem ASSIST kann sowohl im Hoch- wie auch im Querformat gearbeitet werden.

Die konzentrierte Probe kann aus einem Reagenz-Reservoir, einem PCR-Röhrchen oder der Platte selbst gezogen werden (z. B. aus der ersten Reihe). Zusätzlich kann die Probe mit der Pipette aus einer externen Quelle aufgesaugt werden, bevor sie in den ASSIST eingesetzt und das Protokoll gestartet wird.

Verdünnungsreihe
Verdünnungsreihe mit ASSIST
Plattenbefüllen
Plattenbefüllen

Mikroplatten ohne das Risiko eines RSI-Syndroms (Repetitive Strain Injury) befüllen

Das Befüllen von Platten ist an sich eine einfache Sache, wird aber mit steigender Anzahl Platten schnell anstrengend. Um Handgelenke und Arme zu schonen, sollte manuelles Pipettetieren wenn immer möglich vermieden werden.

Der ASSIST hilft Ihnen, Überbeanspruchung (Repetitive Strain Injuries RSI) zu vermeiden.

Plattenfüllen
Plattenbefüllen mit VIAFLO ASSIST
Reagenzienzugabe
Reagenzienzugabe

Homogene Probenverteilung

Reagenzien können entweder aus einem Reagenz-Reservoir, von einem PCR-Strip oder von der Mikrotiterplatte selber (z. B. erste Spalte) aufgenommen und auf die Zielplatte verteilt werden. Ein optionaler Mischschritt hilft, eine homogene Verteilung des Reagenz zu erhalten.

Für einen fehlerfreien Flüssigkeitstransfer und um sicherzustellen, dass kein Flüssigkeitstropfen an der Pipettenspitze hängen bleibt, wird üblicherweise ein Spitzenabstreifen (Touch-Off) durchgeführt. Mit ASSIST ist ein Abstreifen an der Seitenwand der Wells sowie in der Flüssigkeit möglich.

Mischen
Reagenzzugabe mit dem ASSIST
Gewebetypisierung
Gewebetypisierung

Verbesserte Konsistenz bei der Gewebetypisierung

Der Pipettierassistent ASSIST ist für die Verwendung mit den Gewebetypisierungsprodukten von Linkage Biosciences LinkSeq™ optimiert. Er zeichnet sich nachweislich durch einfache und robuste Arbeitsabläufe bei der Gewebetypisierung im Labor aus und ist darüber hinaus sehr benutzerfreundlich. Die Konstanz des Dispensiervolumens, der Eintauchtiefe und des Pipettierwinkels tragen zur Verbesserung der Reproduzierbarkeit und Präzision bei.

Automate LinkSēq™ Tissue Typing Protocols
Alle Applikationen anzeigen
Alle Stories anzeigen

Technische Daten

Finden Sie hier eine kurze Übersicht der technischen Daten. Ausführlichere Informationen finden Sie im Download-Bereich dieser Seite.

Abmessungen (B x T x H)
34 cm x 36 cm x 42 cm
Gewicht
10 kg
Umgebungsbedingungen
Temperatur: 5 °C – 40 °C, Luftfeuchtigkeit: <85 % nicht-kondensierend
Stromversorgung
100 – 240 VAC, 50/60 Hz
Pipettiertechnologie
Luftverdrängung

Downloads & Mehr

Bestellinformationen

Geräte
Geräte

ASSIST

Beschreibung Art.-Nr.
Pipettierplattform, inkl. eine Reservoir-Musterpackung jeder Größe 4500
Assist
VIAFLO ASSIST Basiseinheit
Zubehör
Zubehör

Pipettenzubehör, Plattenhalter, Lade- und Kommunikationsoptionen

Beschreibung Art-Nr.
Li-Ionen-Akku für Pipetten 4205
Kommunikationsmodul für elektronische INTEGRA-Pipetten 4221
Neigbarer Plattenhalter (0°-30°) 4510

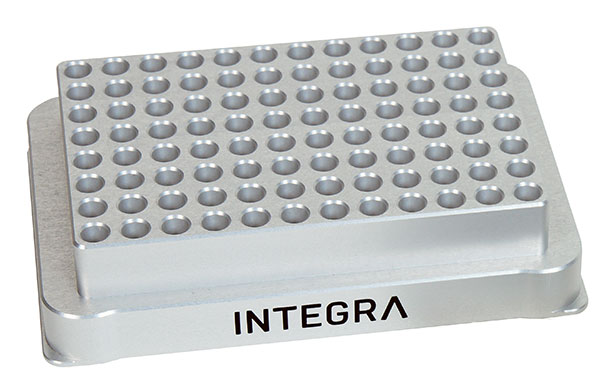

PCR-96-Well-Kühlblock 6250
PCR-384-Well-Kühlblock 6255
Elektronische VIAFLO-Pipetten
Elektronische VIAFLO-Pipetten

8-, 12- und 16-Kanal-VIAFLO-Pipetten
Zubehör für Ihre VIAFLO-Pipetten, wie Pipettenspitzen, finden Sie auf der VIAFLO-Seite.

8-Kanal-VIAFLO-Pipetten

(ohne Kommunikationsmodul und Netzteil)

Volumenbereich Art.-Nr.
0,5 – 12,5 µl 4621
2 – 50 µl 4626
5 – 125 µl 4622
10 – 300 µl 4623
50 – 1250 µl 4624

12-Kanal-VIAFLO-Pipetten

(ohne Kommunikationsmodul und Netzteil)

Volumenbereich Art.-Nr.
0,5 – 12,5 µl 4631
2 – 50 µl 4636
5 – 125 µl 4632
10 – 300 µl 4633
50 – 1250 µl 4634

16-Kanal-VIAFLO-Pipetten

(ohne Kommunikationsmodul und Netzteil)

Volumenbereich Art.-Nr.
0,5 – 12,5 µl 4641
2 – 50 µl 4646
5 – 125 µl 4642
INTEGRA’s range of VIAFLO electronic pipettes.
Elektronische VIAFLO-Mehrkanalpipetten
GRIPTIP® Pipettenspitzen
GRIPTIP® Pipettenspitzen

Verwenden Sie den GripTip Finder, um die passenden Pipettenspitzen auszuwählen.
